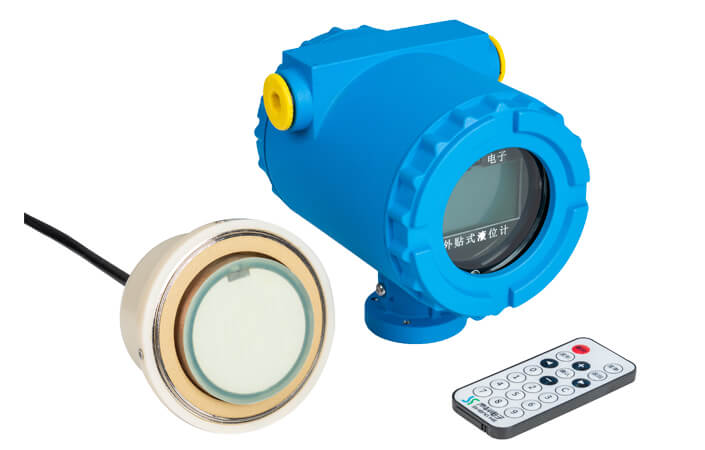

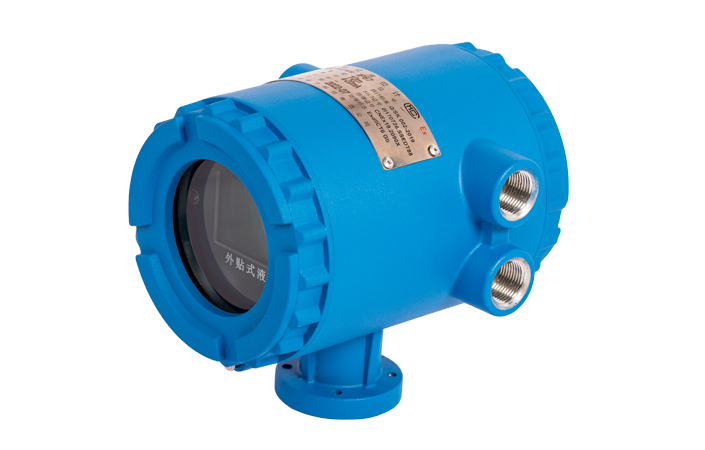

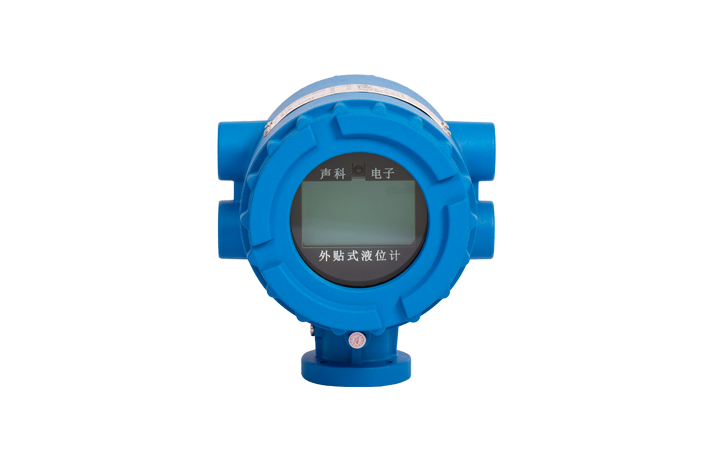

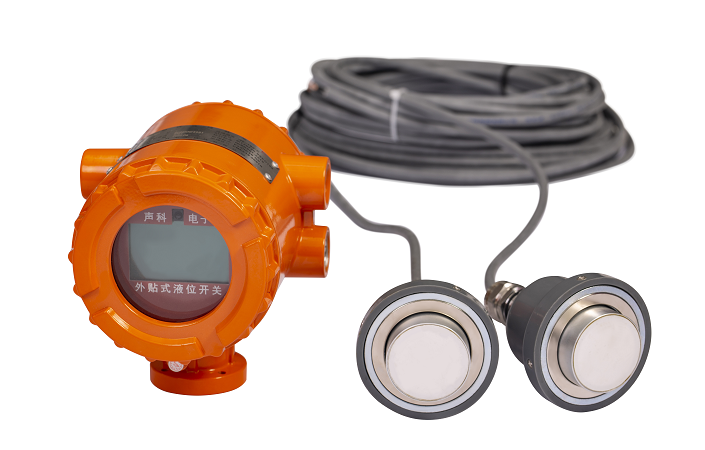

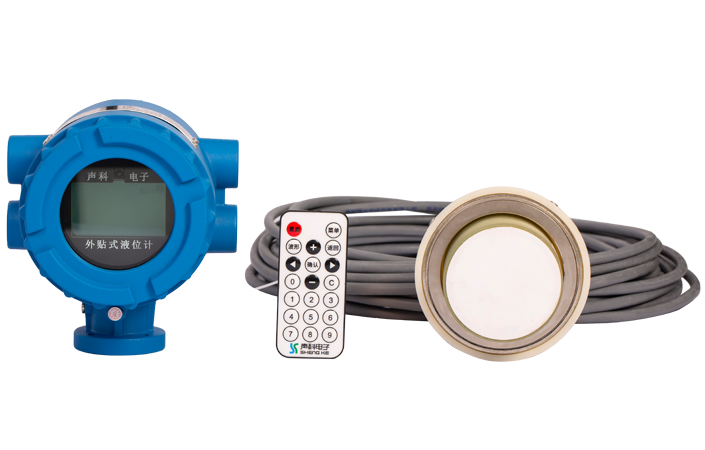

外貼式液位計，非接觸式液位計

非接觸式測量，全量程液位跟蹤、實時控制生產過程

外貼式液位計可對密閉容器內液位高度實現真正非接觸測量。超聲波傳感器安裝于被測容器外壁的正下方，無需對被測容器開孔，安裝簡易，可以實現在線安裝?？蓪?duì)高溫、高壓密閉容器內的各種有毒物質、強酸、強堿及各種純凈液體的液位進行精確測量。外貼式液位計對容器的材質無特殊要求，并采用隔爆設計，滿足防爆要求，可廣泛使用。

無需開孔防爆阻燃易安裝

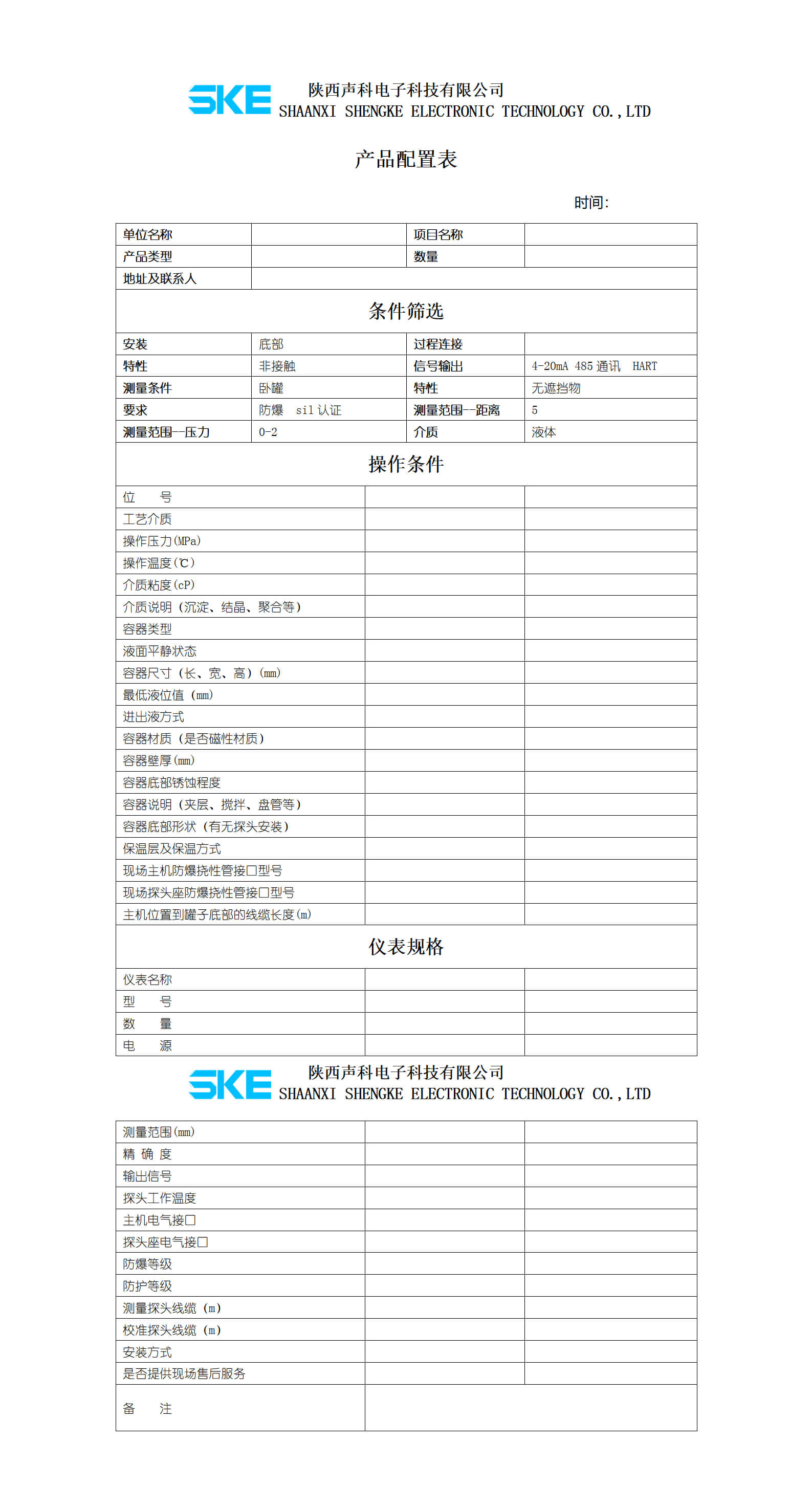

產品咨詢下載產品配置表

產品特點 工作原理適用范圍技術參數 產品資料應用場景

立即咨詢

真正的非接觸式測量

量程可達30米

測量盲區可低至30mm

極低測量盲區-全量程實時液位跟蹤

抗沉淀，即使有大量沉淀，也不影響測量
高測量精度-實時控制生產過程

1cm絕對測量精度

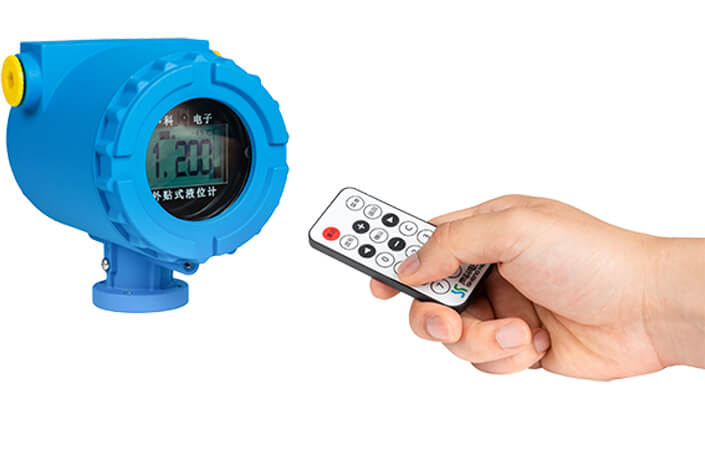

提供極方便的校準方式
安裝簡單-極大的節省您的成本

低成本

安裝簡單，調試簡單易操作

對于臥罐，可以做到免調試，極大的節省成本

7x24小時的免費電話售后支持

工作原理

如圖所示，測量液位時，聲吶波信號從探頭發射出去，經過液面反射回來后由探頭檢測到回波信號?；夭ㄐ盘?hào)經專有算法處理后計算出時間t,系統根據公式計算出液面高度。
H ：被測液位高度
t ：聲吶波從發射到返回所用的時間
tg ：聲吶波在罐壁中的傳輸時間
v ：聲吶波在液體中傳播的速度
α ：修正系數

適用范圍

被測容器

球形、立式、臥式等各種形狀要求容器正下方有長200mm，深200mm，高300mm的探頭安裝空間。測量探頭安裝位置正上方到液體最高液面之間無固體結構（橫向隔板、漏板、立柱、攪拌）等。阻隔容器底部罐壁厚度（裝測量探頭位置）≤100mm。容器底部罐壁（裝測量探頭位置）無襯層或氣體夾層容器底部罐壁（裝測量探頭位置）為硬質材料，如碳鋼，16MnR，304.316．玻璃鋼，硬橡膠等。
被測液體

被測液體介質動力粘度＜50mPa·s（cP）。液體無嚴重沉積、結晶物及自聚液體不能懸浮大量固體和沉積大量泥沙，不能為乳濁液，不能有大量氣泡被測液體最好是單一液體或相溶混合物。如果是兩種或多種不相溶液體，會形成明顯界面，那么儀表要做特殊設置。

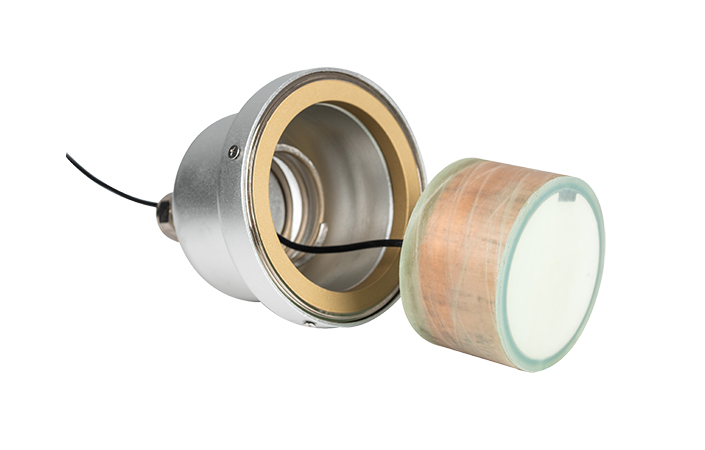

探頭安裝溫度

容器底部罐壁（裝測量探頭位置）溫度決定選擇適用的探頭，常溫探頭在（-40℃～120℃），高溫在（60℃～200℃）。

環境濕度

(0%～95%)RH

防爆等級

ExdllCT6

防護等級

IP67

被測容器

球形、立式、臥式等各種形狀要求容器正下方有長200mm，深200mm，高300mm的探頭安裝空間。測量探頭安裝位置正上方到液體最高液面之間無固體結構（橫向隔板、漏板、立柱、攪拌）等。阻隔容器底部罐壁厚度（裝測量探頭位置）≤100mm。容器底部罐壁（裝測量探頭位置）無襯層或氣體夾層容器底部罐壁（裝測量探頭位置）為硬質材料，如碳鋼，16MnR，304.316．玻璃鋼，硬橡膠等。

被測液體

被測液體介質動力粘度＜50mPa·s（cP）。液體無嚴重沉積、結晶物及自聚液體不能懸浮大量固體和沉積大量泥沙，不能為乳濁液，不能有大量氣泡被測液體最好是單一液體或相溶混合物。如果是兩種或多種不相溶液體，會形成明顯界面，那么儀表要做特殊設置。

探頭安裝溫度

容器底部罐壁（裝測量探頭位置）溫度決定選擇適用的探頭，常溫探頭在（-40℃～120℃），高溫在（60℃～200℃）。

環境濕度

(0%～95%)RH

防爆等級

ExdllCT6

防護等級

IP67

技術參數

供電方式

兩線制四線制
量程

3m、5m、10m、15m、20m、30m
測量誤差

±1‰FS，±2‰FS，±5‰FS
信號輸出

（4～20）mA，HART（最大負載500Ω）， Modbus
功率

＜1W
通信

RS485、紅外、HART、Modbus
繼電器報警輸出

AC 250V 5A，DC 30V 5A
主機適用環境溫度

-20℃～ 70℃（常溫型），-40℃～ 70℃（低溫型）
探頭適用環境溫度

-196℃～ 120℃（常溫型），60℃～200℃（高溫型）
適用環境濕度

（0%～95%）RH
防爆標志

ExdIICT6
外殼防護等級

IP65，IP67
液位顯示

128x64 LCD
盲區

無盲區或微小盲區。盲區與壁厚有一定關系，微小盲區是壁厚的兩倍
電源

DC 24V / AC 220V

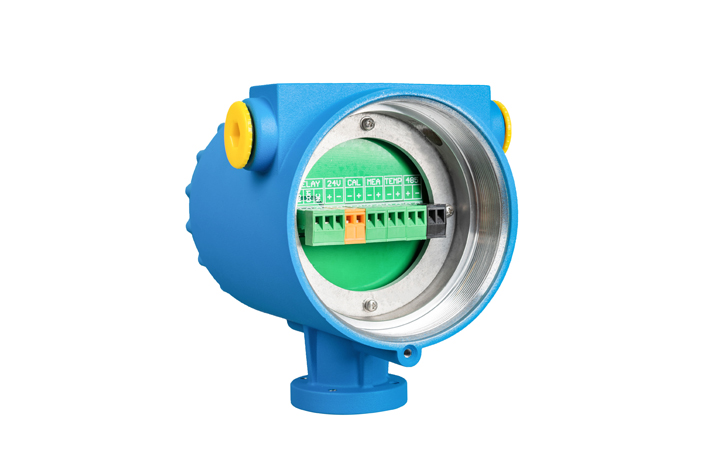

電氣接口

M20*1.5、1/2NPT
探頭至主機電纜長度

5m、10m、15m、20m、25m、30m
主機重量

2 KG
主機外形尺寸

長158mm x 寬112mm x 高146mm
主機基座孔直徑

M5

點擊展開更多

點擊收起更多

產品資料

文件名稱	文件類型	上傳日期	文件大小	下載
外貼式液位計說明書	PDF	2023-03-17	1.83MB

應用場景

液氯儲罐

液氯儲罐的液位測量

查看詳情

基礎材料和半成品的倉儲容器和緩存容器

用于小型倉儲和緩存容器內的測量物位和限位

查看詳情

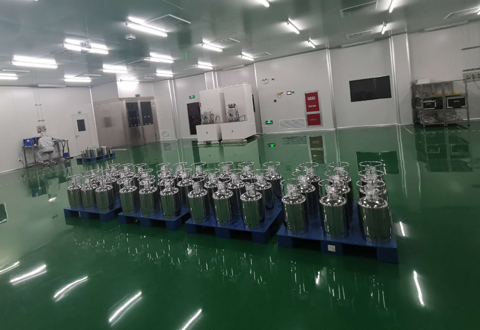

Mo源儲罐專用

MO 源即高純金屬有機化合物,是現代化合物半導體產業的支撐源材料。

查看詳情

廢液緩沖罐

廢液緩沖罐的液位測量

查看詳情

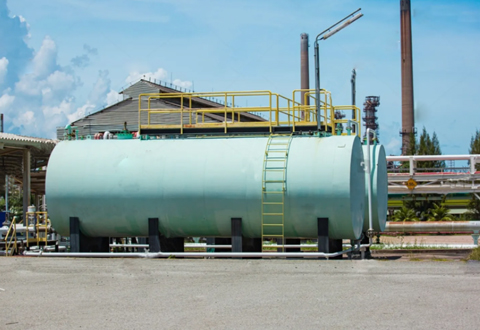

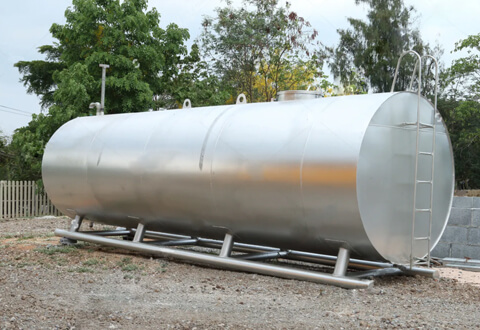

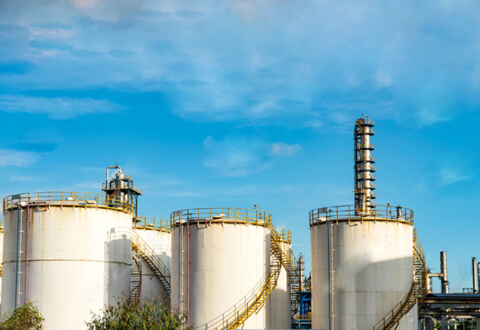

液體儲罐

在液體成品罐中測量液位和限位

查看詳情

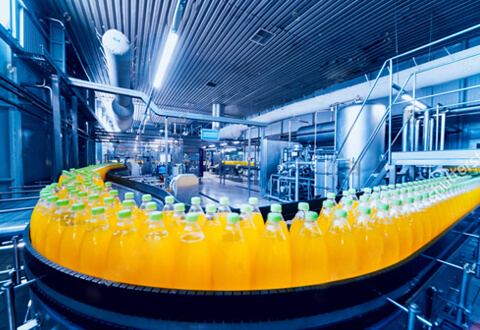

純凈水、牛奶、果汁等儲罐

儲存純凈水等食用液體時進行液位測量

查看詳情

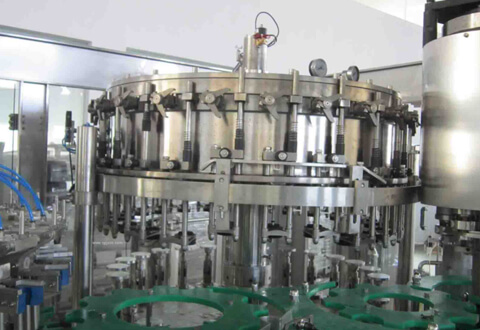

啤酒灌裝用儲備容器

在啤酒灌裝用儲備容器中測量液位

查看詳情

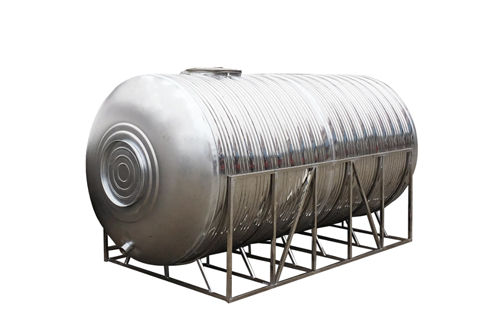

蓄水罐

在蓄水罐中測量水位

查看詳情

儲罐

儲罐中測量物位

查看詳情

尿素反應器

尿素反應器物位測量

查看詳情

溶劑容器

在倉儲和輸送溶劑時測量液位

查看詳情

毒性液體倉儲容器

對毒性倉儲容器中的液體進行液位測量

查看詳情

氯倉儲容器

氯倉儲容器的液位測量

查看詳情

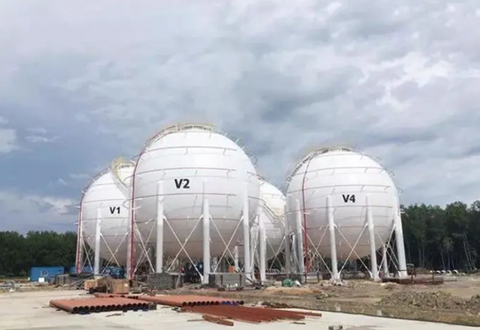

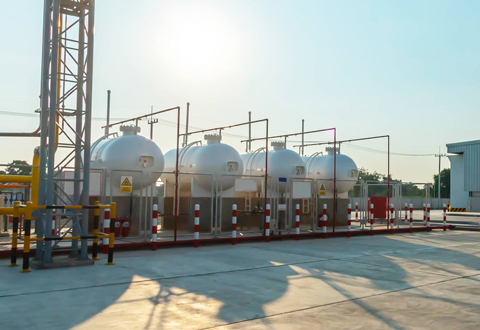

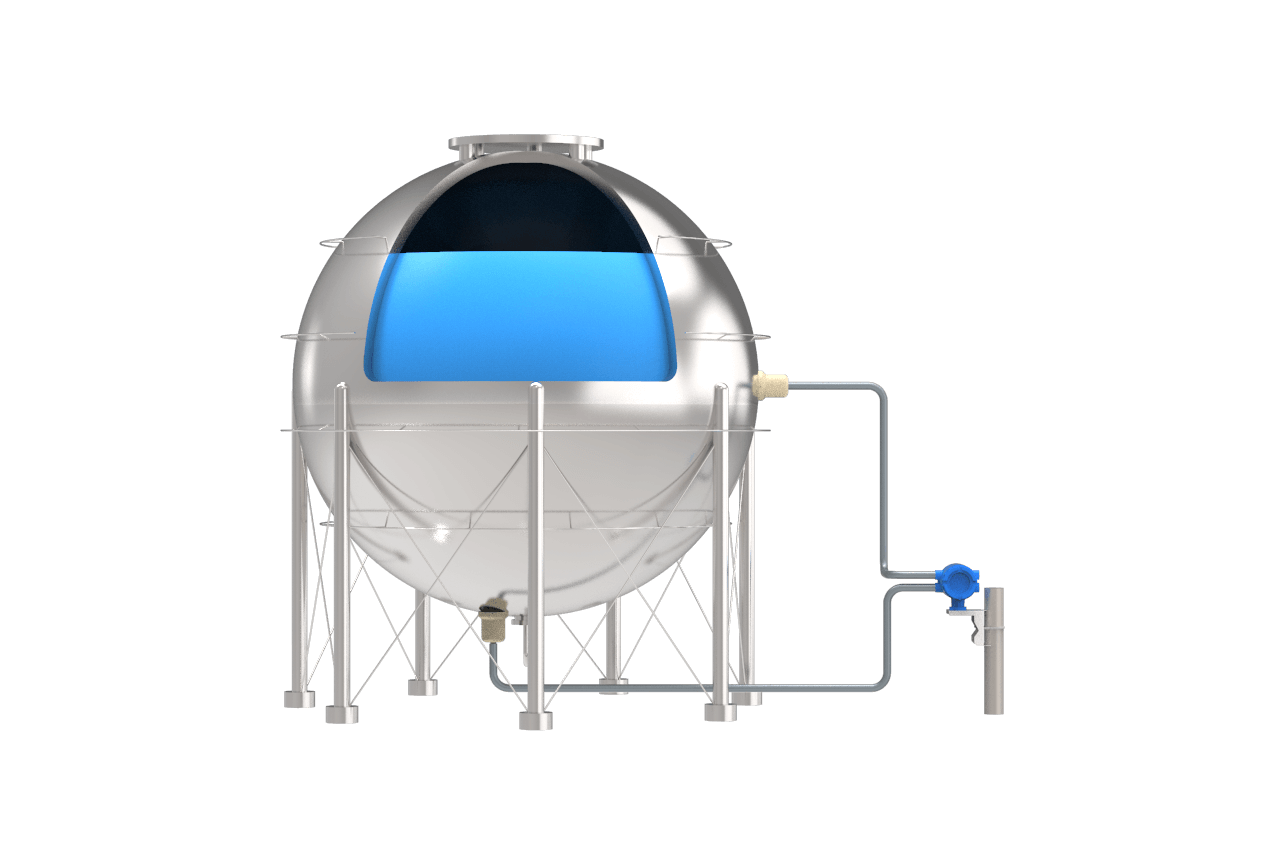

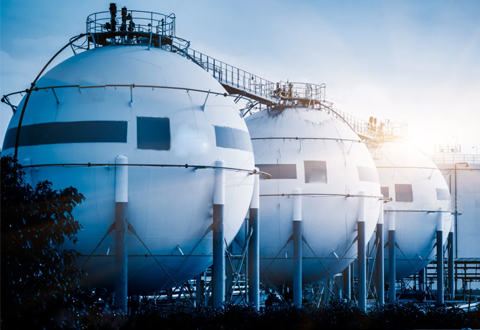

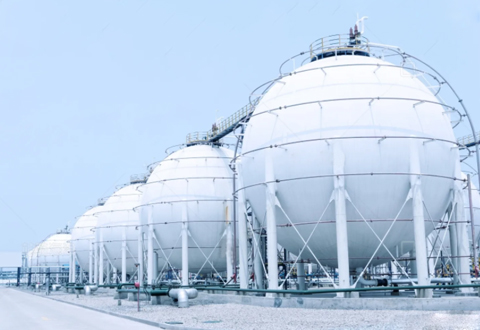

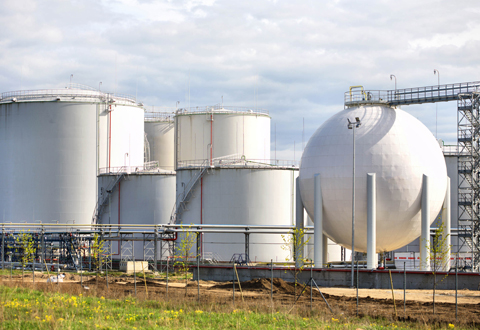

丙烷球形罐

丙烷屬于液化氣（LPG）是一種無色無味氣體，丙烷經壓縮、液化后被存入高壓容器中，為了實現最佳的倉儲，必須可靠低測量物位。

查看詳情

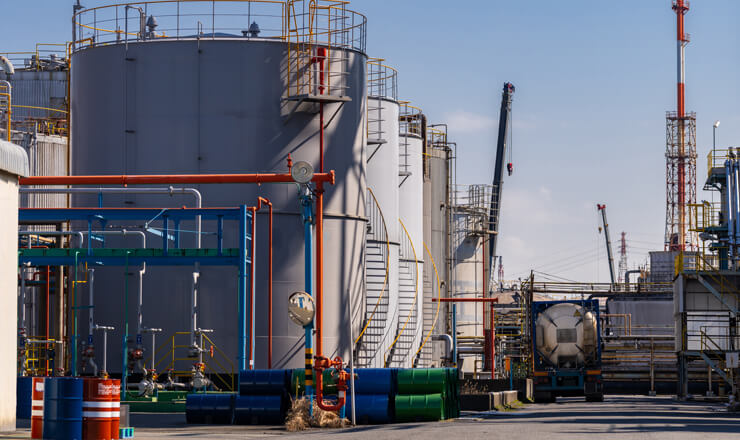

最終產品儲罐

測量石油和液態石油產品儲罐內的液位

查看詳情

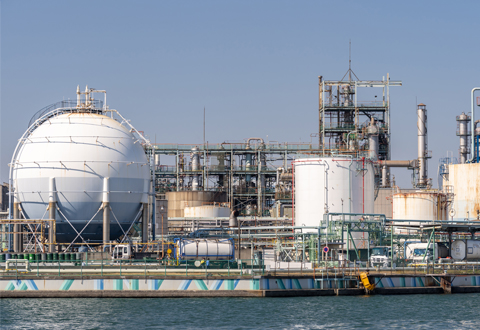

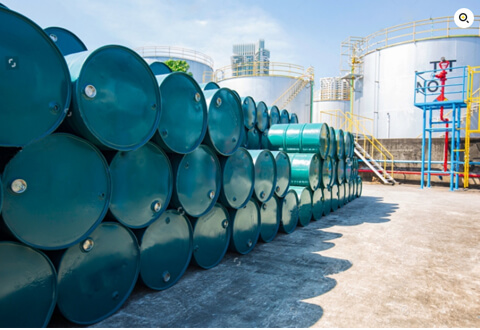

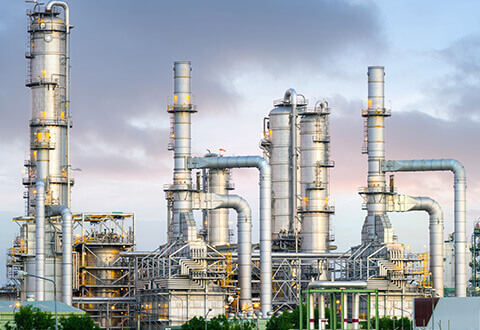

原料、過程產品、產品儲罐

在煉油廠的眾多應用中需要臨時緩沖罐和儲料罐，以便支持各個過程步驟的來料輸入和輸出。這些容器的幾何形狀不同，從水平或立式球罐到臥式圓罐，再到可運輸?shù)乃芰先萜?。要確保能高效地完成煉油過程，關鍵在于要能隨時測得儲罐內的精確液位，以便在需要時能保證提供各種相應的介質。
