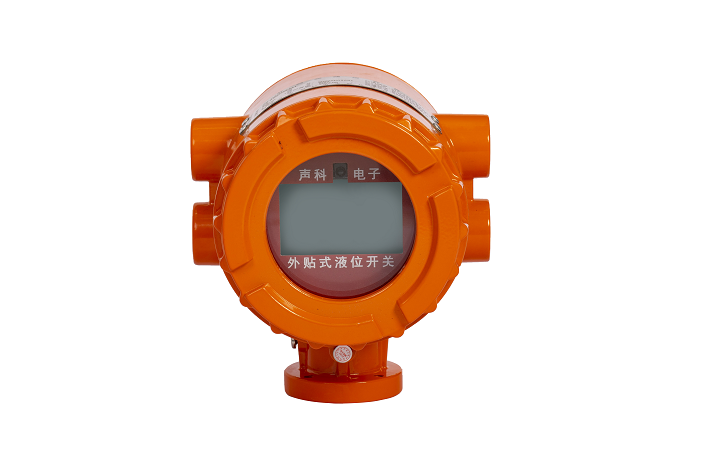

外貼式液位開關，非侵入式液位開關

新型液位監測報警裝置，真正的非接觸式測量

外貼式液位開關是一種新型液位監測報警裝置。主要用于監測儲罐液面，實現上下限報警或監測管道中是否有介質存在（干態保護），可適用于醫藥、石油、化工、電力、食品等行業的液位過程控制。

不漏報 不誤報 可靠性高測量精準 安裝簡單節省成本

產品咨詢下載產品配置表

產品特點 工作原理適用范圍技術參數 產品資料應用場景

立即咨詢

外貼式液位開關特點

超高可靠性

球罐、立罐、臥罐、過程罐皆可測量

最大一個探頭大小的測量誤差

即使粘度高達90cP，也可穩定測量
測量更精準

安裝更簡單

屏蔽雙探頭帶來的溫漂影響

更方便現場走線
簡易快速安裝極大的節省您的成本

傻瓜式安裝調試

對于大部分儲罐，可以做到免調試，極大的節省成本

7x24小時的免費電話售后支持

工作原理

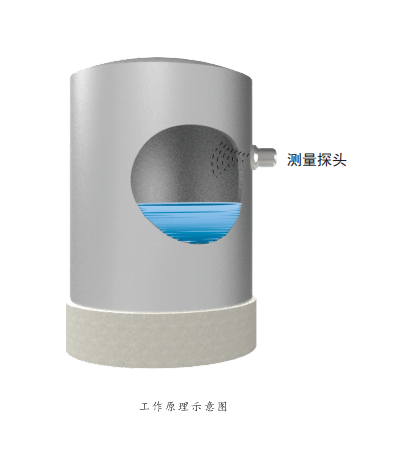

外貼式液位開關傳感器（探頭）產生的聲吶脈沖可穿過容器壁，這個脈沖會在容器壁和液體中傳播，還會被反射回來。通過對這種反射特性的檢測和計算，就可以判斷出監測點處容器內是否有液。同時外貼式液位開關可輸出繼電器信號給后級電器或其他設備，從而實現對液位的監測或控制。

適用范圍

被測容器

球形、立式、臥式等各種形狀要求容器正下方有探頭安裝空間，測量探頭安裝位置正上方到液體最高液面之間無固體結構（橫向隔板、漏板、立柱、攪拌）等阻隔容器底部罐壁厚度（裝測量探頭位置）≤100mm容器底部罐壁（裝測量探頭位置）無襯層或氣體夾層容器底部罐壁（裝測量探頭位置）為硬質材料，如碳鋼，16MnR，304.316．玻璃鋼，硬橡膠等。
被測液體

被測液體介質動力粘度＜90mPa·s（cP）液體無嚴重沉積、結晶物及自聚液體不能懸浮大量固體和沉積大量泥沙，不能為乳濁液，不能有大量氣泡。

探頭安裝溫度

容器底部罐壁（裝測量探頭位置）溫度決定選擇適用的探頭，常溫探頭在（-40℃～120℃），高溫在（60℃～200℃）。

環境溫度

-20℃～70℃

環境濕度

(0%～95%)RH

防爆等級

ExdllCT6

防護等級

IP67

被測容器

球形、立式、臥式等各種形狀要求容器正下方有探頭安裝空間，測量探頭安裝位置正上方到液體最高液面之間無固體結構（橫向隔板、漏板、立柱、攪拌）等阻隔容器底部罐壁厚度（裝測量探頭位置）≤100mm容器底部罐壁（裝測量探頭位置）無襯層或氣體夾層容器底部罐壁（裝測量探頭位置）為硬質材料，如碳鋼，16MnR，304.316．玻璃鋼，硬橡膠等。

被測液體

被測液體介質動力粘度＜90mPa·s（cP）液體無嚴重沉積、結晶物及自聚液體不能懸浮大量固體和沉積大量泥沙，不能為乳濁液，不能有大量氣泡。

探頭安裝溫度

容器底部罐壁（裝測量探頭位置）溫度決定選擇適用的探頭，常溫探頭在（-40℃～120℃），高溫在（60℃～200℃）。

環境溫度

-20℃～70℃

環境濕度

(0%～95%)RH

防爆等級

ExdllCT6

防護等級

IP67

技術參數

外貼式液位開關電源

DC 24V
輸出信號

繼電器輸出（無源節點）
繼電器容量

(DC 30V 6A)、(AC 250V 6A)
可測壁厚

最大60mm
容器材質

鋼、不銹鋼、鋁、玻璃鋼、不發泡塑料等密實硬質材料
環境溫度

-40℃~100℃ -60℃~200℃
適用環境濕度

(0%~95%)RH
額定功率

3W
電器接口規格

M20*1.5、1/2NPT
外殼材質

鑄鋁
外殼防護等級

IP67
防爆等級

ExdllCT6
重量

2 KG
外形尺寸

長158mmx寬112mmx高148mm

點擊展開更多

點擊收起更多

產品資料

文件名稱	文件類型	上傳日期	文件大小	下載
外貼液位開關說明書	PDF	2023-03-17	673.54KB

應用場景

液氯儲罐

液氯儲罐的液位測量

查看詳情

基礎材料和半成品的倉儲容器和緩存容器

用于小型倉儲和緩存容器內的測量物位和限位

查看詳情

Mo源儲罐專用

MO 源即高純金屬有機化合物,是現代化合物半導體產業的支撐源材料。

查看詳情

廢液緩沖罐

廢液緩沖罐的液位測量

查看詳情

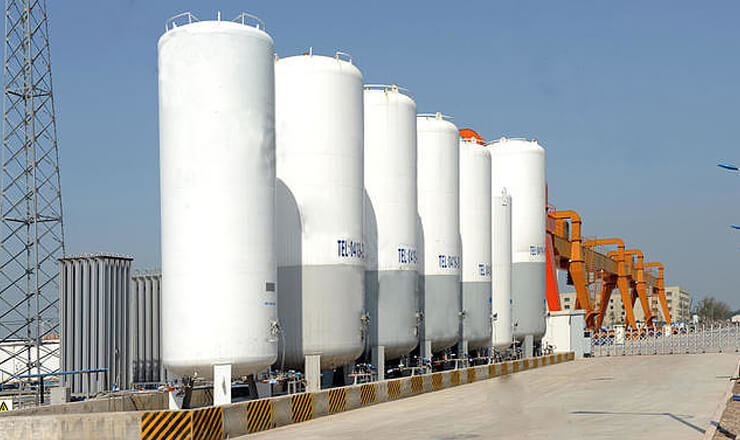

液體儲罐

在液體成品罐中測量液位和限位

查看詳情

純凈水、牛奶、果汁等儲罐

儲存純凈水等食用液體時進行液位測量

查看詳情

啤酒灌裝用儲備容器

在啤酒灌裝用儲備容器中測量液位

查看詳情

儲罐

儲罐中測量物位

查看詳情

尿素反應器

尿素反應器物位測量

查看詳情

溶劑容器

在倉儲和輸送溶劑時測量液位

查看詳情

毒性液體倉儲容器

對毒性倉儲容器中的液體進行液位測量

查看詳情

氯倉儲容器

氯倉儲容器的液位測量

查看詳情

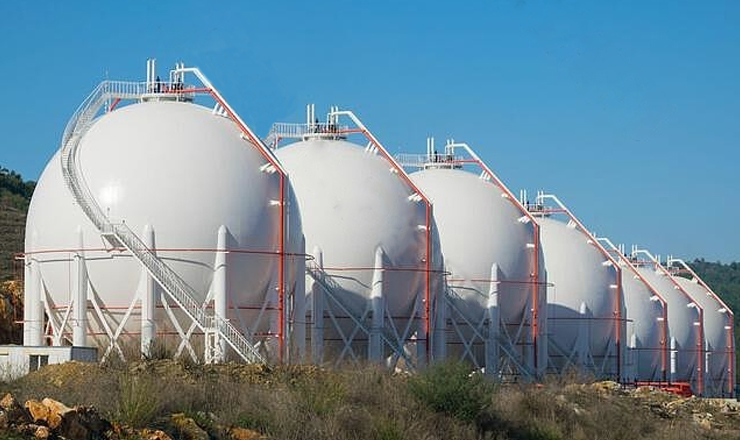

丙烷球形罐

丙烷屬于液化氣（LPG）是一種無色無味氣體，丙烷經壓縮、液化后被存入高壓容器中，為了實現最佳的倉儲，必須可靠低測量物位。

查看詳情

最終產品儲罐

測量石油和液態石油產品儲罐內的液位

查看詳情

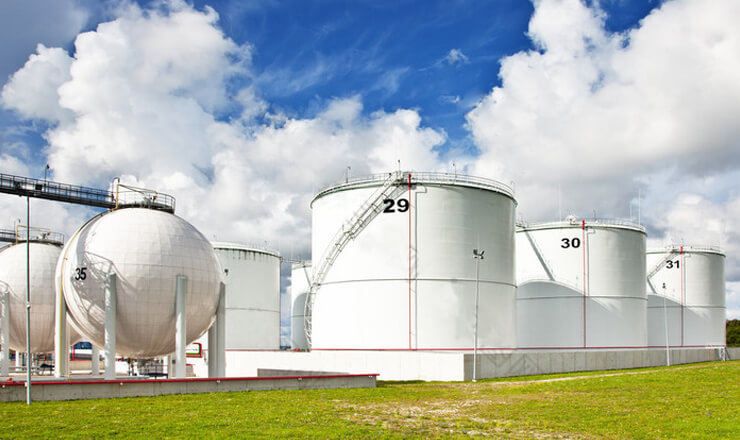

原料、過程產品、產品儲罐

在煉油廠的眾多應用中需要臨時緩沖罐和儲料罐，以便支持各個過程步驟的來料輸入和輸出。這些容器的幾何形狀不同，從水平或立式球罐到臥式圓罐，再到可運輸?shù)乃芰先萜?。要確保能高效地完成煉油過程，關鍵在于要能隨時測得儲罐內的精確液位，以便在需要時能保證提供各種相應的介質。
